一、背景与挑战
网络设备主要用于
终端设备供电及检测数据传输
▼
网络设备功能利用率低，
高配低用
运维靠人
物业人员无专业网络运维技能
▼
运维人员技术门槛高，
人工排障/调优，故障难定位
二、解决方案
三、方案客户价值

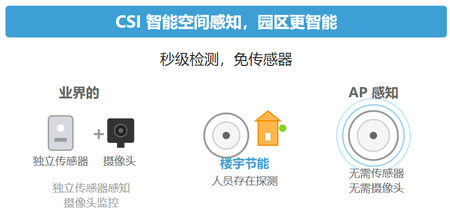

四、差异化亮点
WebMaster内置网管

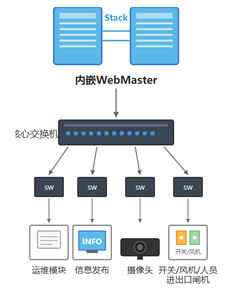

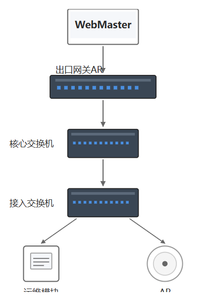

典型组网
客户价值
↓10%投资成本免服务器和独立软件
↑30%开局效率开局免上线，分钟级批量开
↓30%维护opex一键故障诊断，免配置替换
持续打造高性价比弱电专款产品组合，商务楼宇，弱电市场拓展利器
千兆接入交换机
千兆接入交换机（17 款）
千兆接入，端口按需选择
非 PoE 千兆接入交换机
非 PoE 千兆接入交换机（2 款）
内置双电源，高密千兆接入
远端模块交换机
静音交换机（14 款）
静音入室，绿色节能
千兆接入交换机
多速率交换机（1 款）
多速率静音交换机
千兆接入交换机
LP2UM2X-QA-V2
非 PoE 千兆接入交换机
PoE 千兆接入交换机（2 款）
可拔插 3 电源，高密千兆接入
远端模块交换机
非静音交换机（3 款）
内置单电源，高密千兆接入

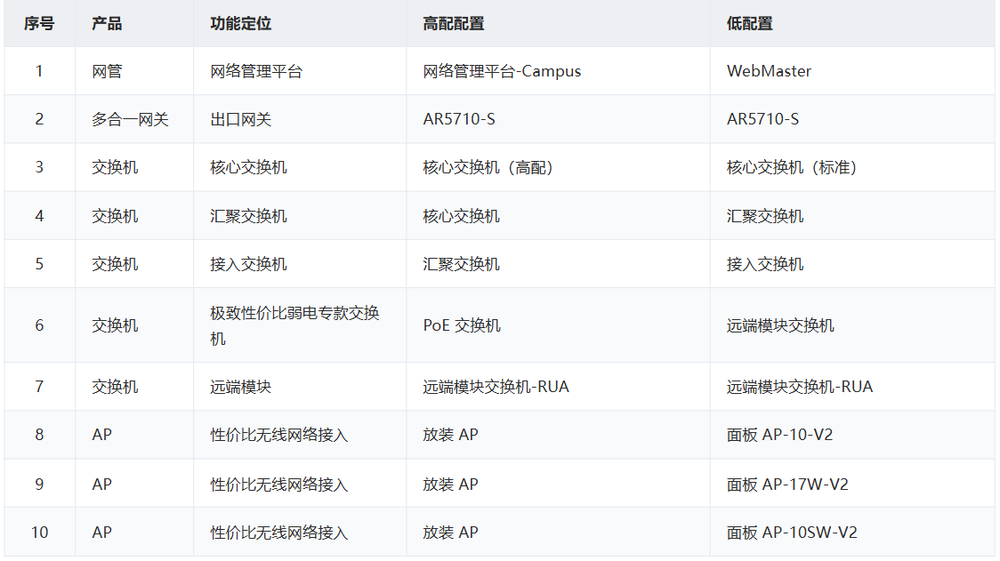

五、典型配置
六、典型案例
河北石家庄万合同道芳华园项目是河北金牌渠道商规模倾力打造的高端养老社区项目，致力于为长者提供舒适、安全的居住环境。项目当前规划建设 4 栋楼，整体设计以人性化、智能化为核心理念，充分满足现代养老需求。
开通周期长：本次开通的是 4 栋楼的内部网络，业务涉及监控系统、对讲系统、叫号系统等，场景业务多，网络开通后需要进行业务调试，工程周期很紧；
操作效率低：网络部署时都需要到设备的弱电间操作，操作环境不仪表，效率非常低，每栋楼，每一层都要进行操作。

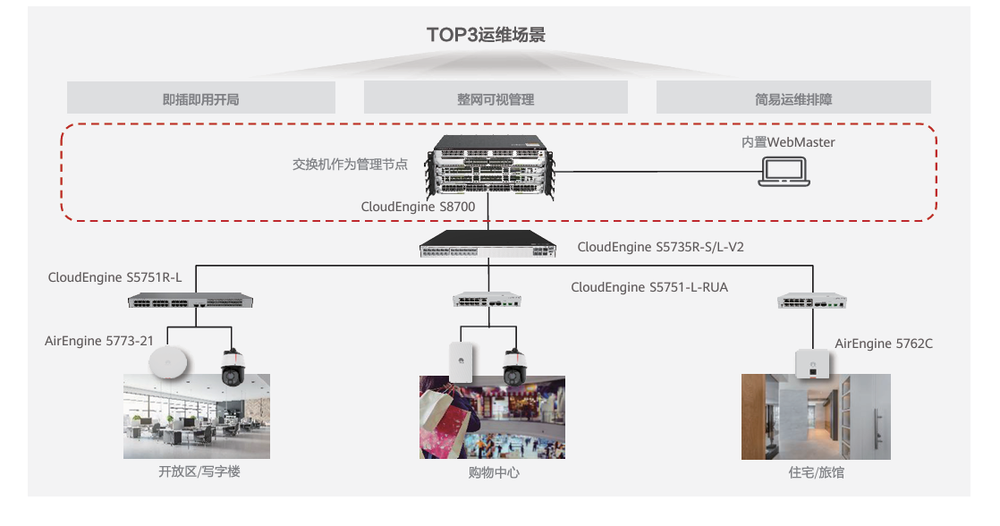

网络拓扑
解决方案
专款专用：采用核心 核心交换机 堆叠 + 低功耗的 S5751R 接入交换机，支持多种类型，不同端口可丰富选择，无风扇设计，端口智能休眠，功耗低，绿色节能；
极简运维：内嵌式 WebMaster 网管，UAL 自发现和拓扑实时收集，网元自动实现自管理，实现快速上线；VLAN 自编排能力，分钟级业务部署，实现 4 天>7 天的开局提升；整网拓扑展示清晰，直观，物理连线故障清晰展示，免人工排查；整网业务一键配置下发，运维人员免下站，一机管全网。
客户价值
拓扑自发现：
本地化 WebMaster 网管，免费部署，节省投资成本；拓扑自发现，快速纳管 150+ 设备，实现 4 天>7 天的开局效率提升；
网络自排障：
整网拓扑可视，错连线秒级发现，一键诊断网络质量，界面化操作，免人工下站排查，运维效率提升 90%；
极简管理：
整网业务配置一键下发，运维人员免上站，提升开局效率 30%；设备批量分钟级纳管，免人工上站单台设备操作，效率提升 10X 倍。
CCTV 总部大楼
平安国际金融中心
上海中心
北京 IFC 大厦
